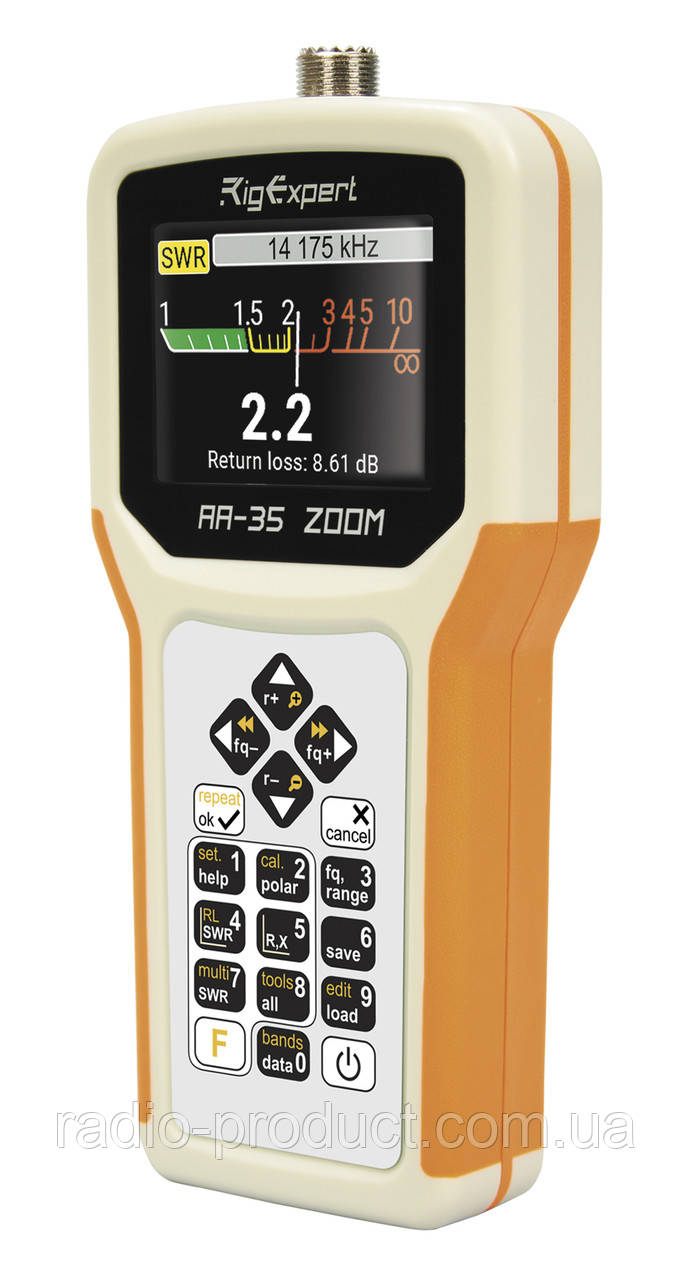

RigExpert AA-35 ZOOM

Аналізатор розроблено для вимірювання КСХ (коефіцієнт стоячої хвилі), зворотніх втрат, втрат в кабелі та інщих параметрів кабелів та антенних систем в діапазоні від 60 кГц до 35 МГц.

Вбудувана функція ZOOM робить графічні вимірювання особливо ефективними.

Наступні задачі легко вирішуються використанням цього аналізатору:

• Швидка перевірка антен
• Налаштування антени
• Вимірювання КСХ  на декількох частотах
• Вимірювання КСХ та імпедансу антени і порівняння їх до і після певної події (дощу, урагану и т.п.)
• Виготовлення коаксіальних ліній та вимірювання їх параметрів
• Тестування кабелів та виявлення їх пошкоджень
• Вимірювання ємності та індуктивності реактивних навантажень

Частотний діапазон: від 0.1 до 35 МГц
Крок вводу частоти: 1 кГц
Вимірювання для систем 25, 50, 75 та 100-Ом
Діапазон вимірювання КСХ: від 1 до 100 в цифровому режимі, від 1 до 10 в режимі графіку
Відображення КСХ: цифрове або у вигляді аналогового індикатору
Діапазон R та X: 0…10000, -10000…10000 в цифровому режимі, 0…1000, -1000…1000 в режимі графіку
Режими роботи:

• КСХ на одній частоті
• КСХ, зворотні втрати, R, X, Z, L, C на одній частоті
• КСХ графік, 20 – 500 точок
• R, X графік, 20 – 500 точок
• Графік Сміта, 20 – 500 точок
• Графік зворотніх втрат, 20 – 500 точок
• Кабельні утиліти (втрати і характеристичний імпеданс)

Опціональне open-short-load калібрування.
ВЧ вихід:

• Тип роз’єму: UHF (SO-239)
• Форма вихідного сигналу: прямокутна, 0.06 до 55 МГц
• Вихідна потужність: +13 dBm (при 50 Ом навантаженні)

Живлення:

• Дві 1.5В алкалінові батарейки, типу AA
• Два 1.2В Ni-MH акумулятори, типу AA *
• Максимум 4 години безперервного вимірювання, максимум 2 дні в режимі очікування при повністю заряджених акумуляторах
• Коли аналізатор підключено до комп’ютеру чи DC адаптеру з USB роз’ємом, він живиться від цих джерел

Інтерфейс:

• 320×240 кольоровий TFT дисплей
• Вологозахищена клавіатура, 6·3 клавіш
• Багатомовні меню та підказки
• USB-підключення до персонального комп’ютера

Габаритні розміри: 103 мм x 207 мм x 37 мм
Робоча температура: 0…40 °C
Вага: 310 г – без акумуляторів
Гарантія: 2 роки
GTIN-13: 4820185420105

RigExpert AA-35 ZOOM виготовлено в Україні.

Специфікація може змінюватись без попереднього повідомлення.

* Акумулятори не включені в комплект аналізатору.
