RigExpert AA-55 ZOOM антенний аналізатор

  • Немає в наявності
  • Код: AA-55 Zoom

15 770 ₴

RigExpert AA-55 ZOOM антенний аналізатор
RigExpert AA-55 ZOOM антенний аналізаторНемає в наявності
15 770 ₴
+380 (67) 670-25-86
основной
  • +380 (32) 253-05-43 городской
  • +380 (73) 670-25-86 додатковий
+380 (67) 670-25-86
основной
  • +380 (32) 253-05-43 городской
  • +380 (73) 670-25-86 додатковий
повернення товару протягом 14 днів за рахунок покупця

Аналізатор призначений для вимірювання КСВ (коефіцієнта стоячої хвилі), поворотних втрат, втрат у кабелі, а також інших параметрів реактивних навантажень у діапазоні від 60 кГц до 55 МГц.

Режим ZOOM (масштабування графіків по вертикалі та горизонталі) робить процес вимірювання особливо швидким і ефективним.

За допомогою цього аналізатора з успіхом розв'язуються такі завдання:

  • Настроювання антени
  • Вимірювання КСВ і імпедансу антени та порівняння їх до та після певної події (дощ, урагану тощо)
  • Виготовлення коаксіальних ліній і вимірювання їх параметрів
  • Тестування кабелів і виявлення їх пошкодження
  • Вимірювання місткості та індуктивності реактивних навантажень

RigExpert AA-55 ZOOM — Специфікація

Частотний діапазон: від 0.06 до 55 МГц

Дискретність введення частоти: 1 кГц

Вимірювання у 25, 50, 75 і 100-омних системах

Діапазон вимірювання КСВ: 1...100 — у числовому представленні,
1 … 10 — у графічному режимі

Показ КСВ: цифровий і аналоговий індикатор

Діапазон R і X: 0...10000, -10000...10000 — у числовому представленні,
0...1000, -1000...1000 — у графічному режимі

Режими відбиття:
–    КСВ на одній або декількох частотах
–    КСВ, поворотні втрати, R, X, Z, L, C на заданій частоті
–    График КСВ, от 20 до 500 точек
–    Графік R,X, від 20 до 500 точок
–    Діаграма Сміта, від 20 до 500 точок
–    Графік повернення втрат, від 20 до 500 точок
–    Кабельний тестер (графіки втрат і характерного опору)

Опціональне калібрування (open-short-load).

Антенний роз'єм:
>-    Тип роз'єму: UHF (SO-239)
–    Форма вихідного сигналу: прямокутна
–    Вихідна потужність: +13 dBm (на навантаженні 50 Ом)

Живлення:
–    Дві лужні батарейки з напругою 1.5 В, типорозмір AA
–    Два нікель-метал-гідридних акумулятори на напругу 1.2 В, типорозмір AA *
–    Макс. 4 години безперервних вимірювань або дві доби в «черговому» режимі під час використання свіжозаряджених елементів живлення
–    Під час під'єднання аналізатора до комп'ютера —  живлення від USB-шини

Інтерфейс:
–    Кольоровий TFT-дисплей, 320×240 точок
–    Вологозахисна клавіатура, 6×3 клавіш
–    Багатомовні меню та система допомоги
–    Під'єднання до комп'ютера через інтерфейс USB

Розміри: 103 мм x 207 мм x 37 мм

Робоча температура: 0…40 °C

Маса: 310 г

Гарантійний термін: 2 роки

GTIN-13: 4820185420099

Аналізатор RigExpert AA-55 ZOOM виготовлений в Україні.



RigExpert AA-55 ZOOM — Як працює?

Структурна схема

Структурна схема аналізатора наведена нижче:

kak-rabotaet

«Мозок» аналізатора — 32-бітний RISC-процесор STM. Він керує PLL-синтезатором Si5351 з тактовою частотою 500 МГц, який генерує два синусоїдальні сигнали. Обидва сигнали проходять через фільтри низьких частот і формувальники меандра, на виході яких виходять два прямокутні сигнали з КМОН-рівнями. Як вимірювач параметрів навантаження обраний резистивний міст: він простий і має гарну АЧХ. Перемикач комутує два сигнали з виходів моста. Сигнал після перемикача надходить на змішувач, де розміщується з вихідним сигналом другого каналу, формуючи сигнал із частотою приблизно 1.5 кГц. Він фільтрується активним смуговим фільтром і надходить на аналогово-цифровий перетворювач мікроконтролера. Кольоровий РК з роздільною здатністю 320×240 точок, а також клавіатура (6×3 клавіш) під'єднані безпосередньо до мікроконтролера. Інтерфейс USB призначений для під'єднання аналізатора до комп'ютера.

Вимірювальний міст

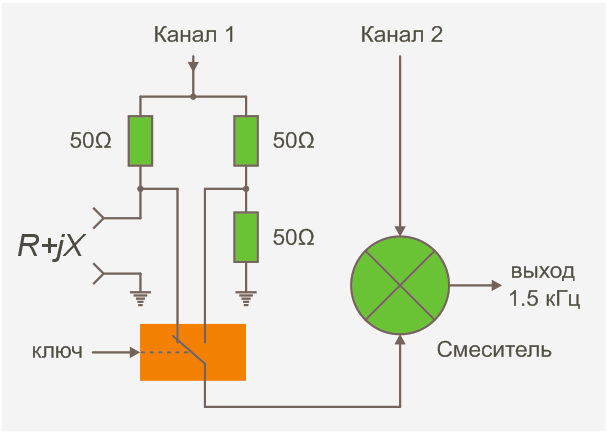

Тут зображена схема вимірювального моста, а також його під'єднання до мікросхем змішувача:

Керований мікроконтролером електронний ключ подає на вхід змішувача сигнал із лівого або правого плеча моста. За повністю активного навантаження з опором 50 Ом міст збалансований і на виході ключа завжди є той самий сигнал. Це дає змогу відмовитися від калібрування аналізатора (зі збереженням прийнятної точності вимірювань), а також забезпечує підвищену точність вимірювань поблизу КСВ=1.

Специфікація може бути змінена без попереднього повідомлення.

* Акумулятори не входять до комплекту постачання аналізатора.

RigExpert AA-55 ZOOM — Комплектація


У комплекті:



  • RigExpert AA-55 ZOOM
  • USB кабель
  • Інструкція користувача
  • Посібник із програм
  • Лужні батарейки
dsc08331
