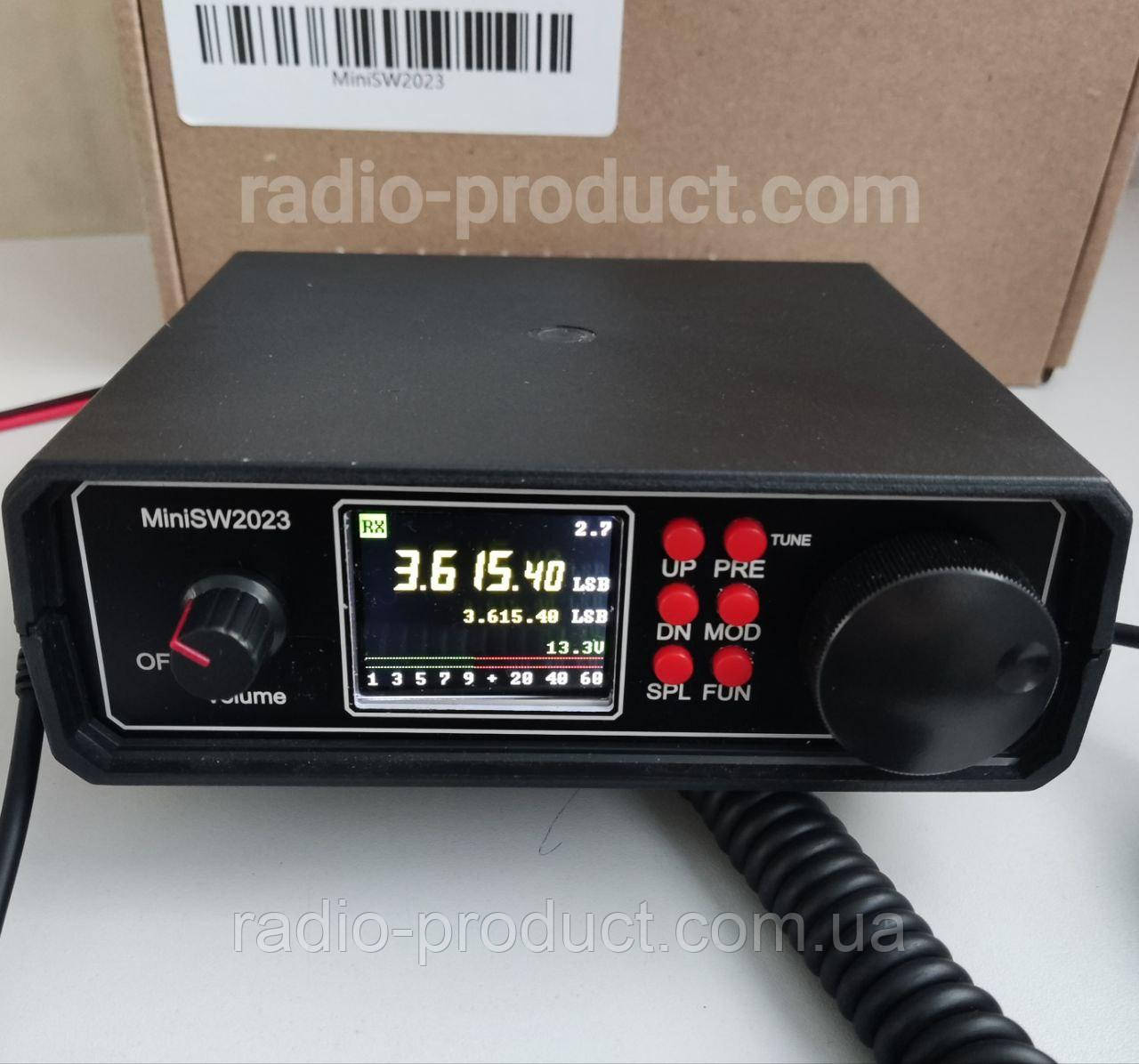

КВ трансивер mini SW-2019

Оригінальний опис від автора:

У цій версії за функціями, і можливостями залишилося все, як і було в попередній версії Mini SW2013_v5, але модернізована схема та конструкція за аналогією з повною версією SW2015. А саме відбулися такі зміни:

1. Частина транзисторів у комутації замінила на цифрові, у яких ланцюг бази має 2 вбудовані гумки. Отже, менше дрібних елементів доведеться паяти.
2. Висновні діоди у ВЧ комутаторах RX-TX замінили на діодні складання BAS70-05. Теж спрощує монтаж і ймовірність помилок.
3. Змінився вузол керування потужністю і формувальник посилок контенту. Так більш оптимально виходить.
4. Замість кварцу 39 мгц поставив генератор. Стабільність і точність частоти з ним краща, ніж просто кварц. Поготів, що генератори не дорогі та не дефіцит.
5. Мікросхому змішувача ADG774 замінив на менший сучасний і дешевший корпус QSOP16.
6. Живлення драйвера BFG591 переведено на стабілізоване живлення 8 вольтів. З міркувань надійності за підвищеної напруги живлення.
7. Вимірювач виходу задіював від датчика КСВ замість окремого ланцюга.
8. Антенне реле, яке клацнуло під час увімкнення передавання, поставив меншого габариту, і тепер перемикання стало безшумним.
9. Змінивши вхідну частину ПЧ після першого змішувача, так щоб прибрати єдиний настроюваний контур 45 мгц. Тепер після складання за прийомом настроювати нема чого, а тільки за передаванням підстройковими резисторами виставити струми спокою, рівень потужності, баланс модулятора та рівень мікрофона.
