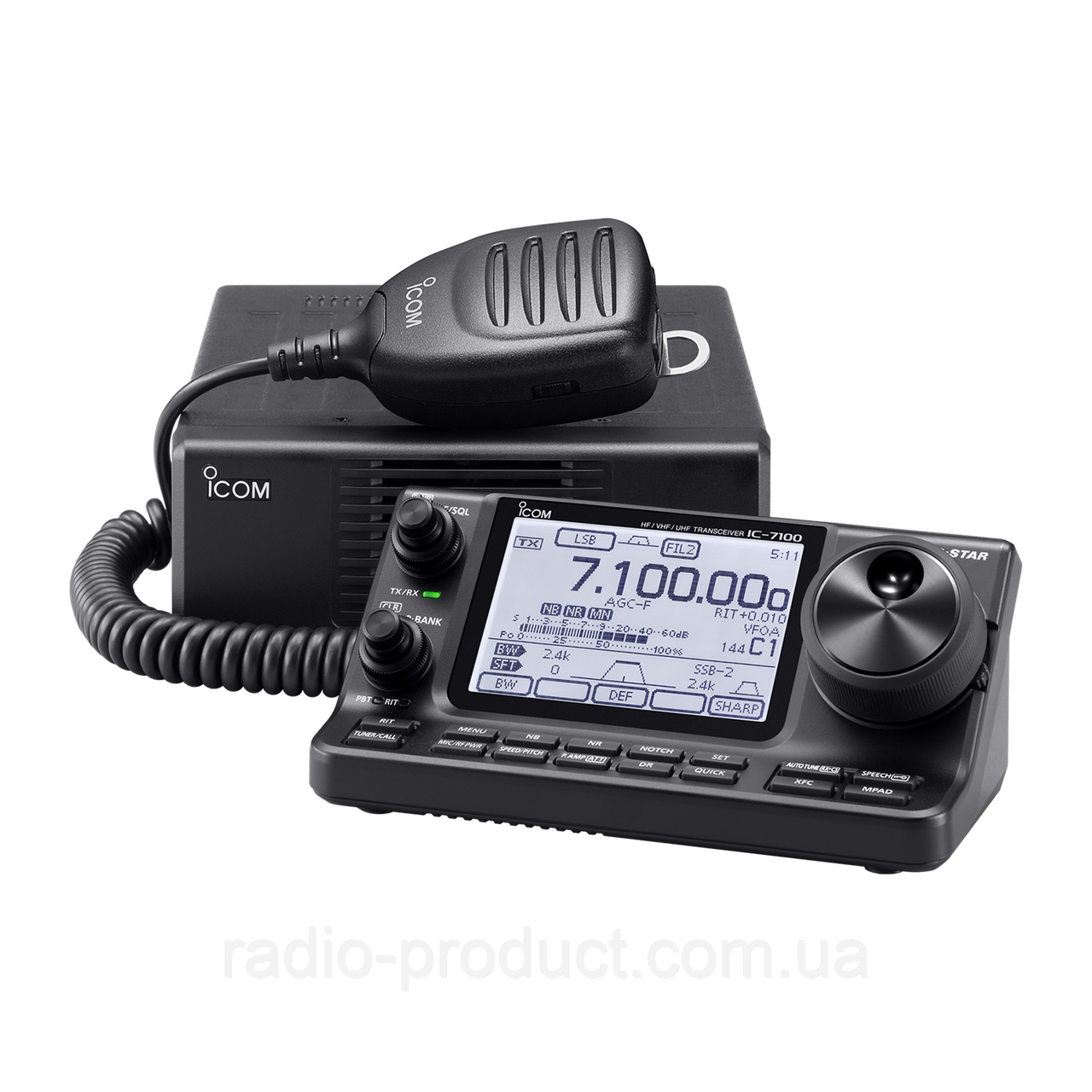

Icom IC-7100 КХ+УКХ трансівер, радіостанція

Інтуїтивно зрозумілий інтерфейс сенсорного екрана
Спочатку радіоаматор! Інтерфейс сенсорного екрана забезпечує інноваційну швидку та плавну роботу для налаштування різноманітних функцій і редагування спогадів.

Контролер Slant Top
Похилий верхній дисплей контролера звернений до оператора та призначений для покращення видимості дисплея. Вбудований високоефективний овальний динамік забезпечує легкий звук. До контролера можна підключити зовнішній динамік і електронний ключ.

Робота в режимі D-STAR DV
IC-7100 забезпечує цифровий голосовий зв'язок у режимі D-STAR DV і низьку швидкість передачі даних. Підключення ретрансляторів D-STAR через Інтернет дозволяє спілкуватися на великій відстані за допомогою цифрового модульованого чіткого зрозумілого звуку. D-STAR: цифрова інтелектуальна технологія для аматорського радіо

Функції IF DSP
Новітній 32-розрядний DSP з плаваючою точкою підтримує багато функцій цифрової обробки, таких як цифровий фільтр ПЧ, подвійний PBT, ручні режекторні фільтри. Звичайно, ці високоякісні функції цифрової обробки працюють на всіх радіоаматорських діапазонах, від ВЧ до діапазону 70 см.

Додаткова підставка для кріплення на присосці, MBF-1
Додатковий MBF-1 — це монтажна основа на присосці для легкого встановлення у вашому автомобілі.
Також потрібен мобільний монтажний кронштейн MBA-1.

(Радіо постачається з комплектом роздільного кабелю IC-OPC2253)

Інші особливості
• Вбудований слот для карт SD для зберігання голосу та клонування даних
• Подвійні мікросхеми DSP забезпечують універсальну продуктивність цифрової обробки
• Вбудований демодулятор і декодер RTTY
• Багатофункціональний лічильник
• Графічний дисплей SWR
• DSP контролер ВЧ компресор мови
• Всього 505 каналів пам'яті
• Функції запису та відтворення голосу
• Стабільність високої частоти ± 0,5 ppm
• Додаткове програмне забезпечення дистанційного керування IP-контролем RS-BA1

Частотне покриття*1 (Одиниця: МГц)
Приймач 0,030–199,999*2 400,000–470,000*2
Передавати
1,800–1,999 3,500–3,999 5,255–5,405*2
7.000–7.300 10.100–10.150 14.000–14.350
18.068–18.168 21.000–21.450 24.890–24.990
28.000–29.700 50.000–54.000 144.000–148.00
430 000–450 000
*1 Показано версію для США. Залежно від версії.
*2 Деякі діапазони частот не гарантуються.
Режим USB, LSB, CW, RTTY, AM, FM,
WFM (лише Rx)

Кількість каналів пам'яті
505 (495 звичайних, 4 виклики, 6 країв сканування)
700 (канали ретранслятора D-STAR)

Роз'єм для антени SO-239×2 (по одному для діапазонів КВ/50 МГц і УКХ/ДМВ, 50 Ом)
Робоча температура діапазон від –10°C до +60°C; від +14°F до +140°F
Стабільність частоти В межах ±0,5 ppm (від +0°C до +50°C)
Вимоги до джерела живлення 13,8 В постійного струму ±15%
Струм споживання (при 13,8 В постійного струму) Tx Макс. потужність 22 A / Rx Макс. аудіо/режим очікування 1,5/1,2 A

Розміри (Ш×В×Г, виступи не включені)
ВЧ блок 167×58×225 мм
Контролер 165×64×78,5 мм
Вага (прибл.) РЧ блоку 2,3 кг
Контролер 0,5 кг

ПЕРЕДАВАЧ
Вихідна потужність (при 13,8 В постійного струму)
ВЧ/50 МГц 144 МГц 430/440 МГц
SSB/CW/RTTY/FM/DV 2–100 Вт 2–50 Вт 1–35 Вт
AM 1–40 Вт – –
Побічні випромінювання Менше –50 дБ (HF діапазони)
Менше –63 дБ (50 МГц)
Менше –60 дБ (144/430 МГц)
Придушення несучої Більше 50 дБ
Придушення небажаної бічної смуги Більше 50 дБ

ПРИЙМАЧ
Проміжні частоти
SSB/CW/AM/FM
WFM
124,487 МГц, 455 кГц, 36 кГц
134,732 МГц, 10,700 МГц

Чутливість
0,5–1,8 МГц 1,8–29,9 МГц 50–54 МГц 144/430 МГц
SSB/CW/RTTY – 0,16 мкВ 0,13 мкВ 0,11 мкВ
AM 13мкВ 2мкВ 1мкВ 1мкВ
FM 0,5 мкВ (28–29,7 МГц) 0,25 мкВ 0,18 мкВ
DV 1 мкВ (28–29,7 МГц) 0,63 мкВ 0,35 мкВ
WFM – – 10 мкВ (76–108 МГц)

Вибірковість
Більш ніж Менше ніж
SSB (BW=2,4 кГц, чіткий) 2,4 кГц/–6 дБ 3,6 кГц/–60 дБ
CW (ЧБ=500 Гц, чіткий) 500 Гц/–6 дБ 900 Гц/–60 дБ
RTTY (ЧБ=350 Гц) 360 Гц/–6 дБ 650 Гц/–60 дБ
AM (BW=6 кГц) 6,0 кГц/–6 дБ 15 кГц/–60 дБ
FM (BW=15 кГц) 12 кГц/–6 дБ 20 кГц/–60 дБ
DV (інтервал 12,5 кГц) –50 дБ

Коефіцієнт відхилення фальшивих зображень
Більше 70 дБ (HF діапазони)
Більше 65 дБ (50/144/430 МГц)
(крім точки ПЧ 144 МГц)
Вихідна потужність аудіо
(при 13,8 В постійного струму)
Понад 2,0 Вт (спотворення 10%, навантаження 8 Ом)

Аксесуари в комплекті:
Мікрофон HM-198

IC-HM151 Сенсорний тональний мікрофон є додатковим, див. нижче
Силовий кабель
Штекер CW Keyer
Запасні запобіжники
Роздільний кабель OPC-223
13-контактний кабель DIN
кабель USB

Багатодіапазонна робота в усіх режимах у вас під рукою!

У 1995 році компанія Icom змінила уявлення любителів про мобільний зв’язок HC, представивши IC-706. З тих пір КХ-радіостанції Icom Mobile стали кращими мобільними радіостанціями Performance HF. На виставці Tokyo Hamfair 2012 року компанія Icom знову змінила мобільний КХ-зв’язок, представивши IC-7100. Простота керування завдяки пальцевому контролю за допомогою інтуїтивно зрозумілого інтерфейсу сенсорного екрану з потужністю 32-розрядної IF DSP.
Вихідна потужність
100 Вт ВЧ/50 МГц
50 Вт 144 МГц
35 Вт 430/440 МГц
RX частоти:
0,030-199,99, 400-470
Тип приймача:
Супергетродин потрійного перетворення
Інтерфейс сенсорного екрану

Нахилена головка радіокерування має великий багатофункціональний матричний РК-дисплей із «сенсорним екраном», який розташований для зручного перегляду та керування. Це також дозволяє працювати з ним у рукавичках. Задня панель головки керування містить внутрішній динамік, а також роз’єми для зовнішнього динаміка/навушники, клавішу CW і мікрофон.

Інноваційний інтерфейс сенсорного екрана забезпечує швидку роботу для налаштування та редагування різноманітних функцій і пам’яті. Просто торкніться частоти, режиму, фільтра, функції тощо та швидко переходьте до потрібних змін. Крім того, сенсорний екран також дозволяє вводити буквено-цифрові символи для позивних або каналів пам’яті.
Інтерфейс сенсорного екрана IC-7100
D-STAR Ready

IC-7100 забезпечує цифровий голосовий зв'язок і низьку швидкість передачі даних у режимі D-STAR DV. Додайте сторонній GPS* і здійсніть пошук у внутрішній базі даних на основі вашого місцезнаходження. Крім того, IC-7100 містить режим DR, який дозволяє користувачеві керувати маршрутом D-STAR залежно від того, звідки вони говорять «З» і куди вони хочуть говорити «ДО», включаючи елементи керування рефлектором.
*Потрібен зовнішній GPS-приймач або ручне введення даних.
Цифрові функції, керовані IF DSP

Високопродуктивний 32-розрядний IF DSP із плаваючою точкою забезпечує багаті функції цифрової обробки сигналу, включаючи цифровий фільтр ПЧ, цифровий подвійний PBT, шумозаглушення, автоматичне налаштування CW тощо. Ці цифрові функції працюють на всіх діапазонах від HF до V/UHF діапазонів. .
Додаткові можливості:

     Вбудований слот для карт SD для зберігання голосу та клонування даних
     Вбудований демодулятор і декодер RTTY
     Повна обкатка CW, реверс прийому CW, автоматична настройка CW
     Графічний дисплей діапазону та КСВ
     РЧ-компресор мови, керований DSP
     Функція пам'яті голосу
     Багатофункціональний лічильник
     495 звичайних каналів, 4 канали виклику, 6 каналів сканування та 900 ретрансляторів у режимі DR
     4 канали TX голосової пам'яті
     Стабільність частоти ±0,5 ppm
     Функція автоматичної відповіді в режимі D-STAR DV
     Шумоподавлення цифрового позивного та цифрового коду в режимі D-STAR DV
     Вихід ПЧ 12,5 кГц для прийому DRM (Digital Radio Mondiale).
     Цикл функції АРУ, керований DSP

     Загальне покриття частот (МГц)
       Приймач
       Передавати
     0,030 - 199,999* 400,000 - 470,000*
     1,800-1,999 3,500-3,999 5,255-5,405
     7.000-7.300 10.100-10.150 14.000-14.350
     18.068-18.168 21.000-21.450 24.890-24.990
     28.000-29.700 50.000-54.000 144.000-148.000
     430 000-450 000

     *Деякі діапазони частот не гарантуються. Режим USB, LSB, CW, RTTY, AM, FM, WFM (тільки Rx) Кількість каналів пам'яті 505 (495 звичайних, 6 країв сканування та 4 виклику); 700 (роз'єм антени каналів ретранслятора D-STAR

     СО-239×2

     (по одному для діапазонів HF/50 МГц і VHF/UHF, 50O)

Температурний діапазон

     від -10°C до +60°C;

     від +14°F до +140°F
     Стабільність частоти В межах ±0,5 ppm (від +0°C до +50°C; від +32°F до +122°F) Вимоги до джерела живлення 13,8 В постійного струму ±15% споживання енергії
     (приблизно)
     Tx Макс. потужність
     Rx Макс. Аудіо/режим очікування 22,0 A
     1,5 A/1,2 A
     Розміри (Ш×В×Г)
     (виступи не включені) Радіочастотний блок 167x58x255 мм
     Контролер 165x64x78,5 мм Вага (прибл.) РЧ-блок 2,3 кг
     Контролер 0,5 кг
     Передавач
     Вихідна потужність (при 13,8 В постійного струму)

       ВЧ/50 МГц 144 МГц 430/440 МГц
     SSB/CW/RTY/FM/DV 2-100 Вт 2-50 Вт 1-35 Вт
     AM 1-40 Вт - -
     Побічні випромінювання
     Менше -50 дБ (HF діапазони)
     Менше -63 дБ (50 МГц)
     Менше -60 дБ (144/430 МГц)
     Придушення несучої Більше 50 дБ
     Придушення небажаної бічної смуги Більше 50 дБ
     Приймач
     Проміжні частоти
       SSB, CW, RTTY, AM, FM
       WFM
     124,487 МГц, 455 кГц, 36 кГц
     134,732 МГц, 10,70 МГц
     Чутливість (попередній підсилювач: увімкнено)

       0,5-1,8 МГц 1,8-29,9 МГц 50-54 МГц 144/430 МГц
     SSB/CW/RTTY — 0,16 мкВ 0,13 мкВ 0,11 мкВ
     AM 13,0 мкВ 2,0 мкВ 1,0 мкВ 1,0 мкВ
     FM 0,5 мкВ
     (28-29,7) 0,5 мкВ
     (28-29,7) 0,25 мкВ 0,18 мкВ
     DV 1 мкВ (28-29,7) 0,63 мкВ 0,35 мкВ
     WFM – – 10,0 мкВ (76-108 МГц)

     Вибірковість
       SSB (BW=2,4 кГц, різкий)

       CW (ЧБ=500 Гц, чіткий)

       RTTY (ЧБ=350 Гц)

       AM (BW=6 кГц)

       FM (BW=15 кГц)

       DV (інтервал 12,5 кГц) (репрезентативне значення)
     Більше 2,4 кГц/–6 дБ
     Менше 3,6 кГц/–60 дБ
     Більше 500 Гц/–6 дБ
     Менше 900 Гц/–60 дБ
     Більше 360 Гц/–6 дБ
     Менше 650 Гц/–60 дБ
     Більше 6,0 кГц/–6 дБ
     Менше 15 кГц/–60 дБ
     Більше 12 кГц/–6 дБ
     Менше 20 кГц/–60 дБ
     -50 дБ
     Фальшивий і імідж
     коефіцієнт відхилення більше 70 дБ (HF діапазони)
     Більше 65 дБ (інші діапазони)
     (крім точки ПЧ 144 МГц)
     Вихідна потужність АФ
     (при 13,8 В постійного струму)
     Понад 2,0 Вт при 10% викривленні з навантаженням 8O

     Усі вказані технічні характеристики можуть бути змінені без попередження чи зобов’язань.

     Перед використанням трансивера уважно та повністю ПРОЧИТАЙТЕ ВСІ ІНСТРУКЦІЇ.
     Аксесуари в комплекті
         Ручний мікрофон HM-198
         Кабель живлення постійного струму
         Запасні запобіжники
         Кабель ACC (13-контактний)
         Штекер електронного ключа
         Штекер ключа RTTY
         Вішалка для мікрофона
