Радіочастотні кабелі RG-8-49П
- Під замовлення
- Код: RG-8-49П
Відправка з 11 грудня 2024170 ₴/м
Мінімальна сума замовлення на сайті — 500 грн
Радіочастотні кабелі RG-8-49ППід замовлення
170 ₴/м
+380 (67) 670-25-86
основной- +380 (32) 253-05-43 городской
- +380 (73) 670-25-86 додатковий
повернення товару протягом 14 днів за рахунок покупця
Застосування
Кабелі коаксіальні радіочастотні призначені для одиночного стаціонарного прокладання в антенних трактах систем радіозв'язку, у системах телерадіювання. Конструктивне виготовлення аналогічне кабелям типу RG-8/U. Кабелі можуть використовуватися зі з'єднувачами типів BNC, TNC і N. Експлуатуються поза приміщеннями.

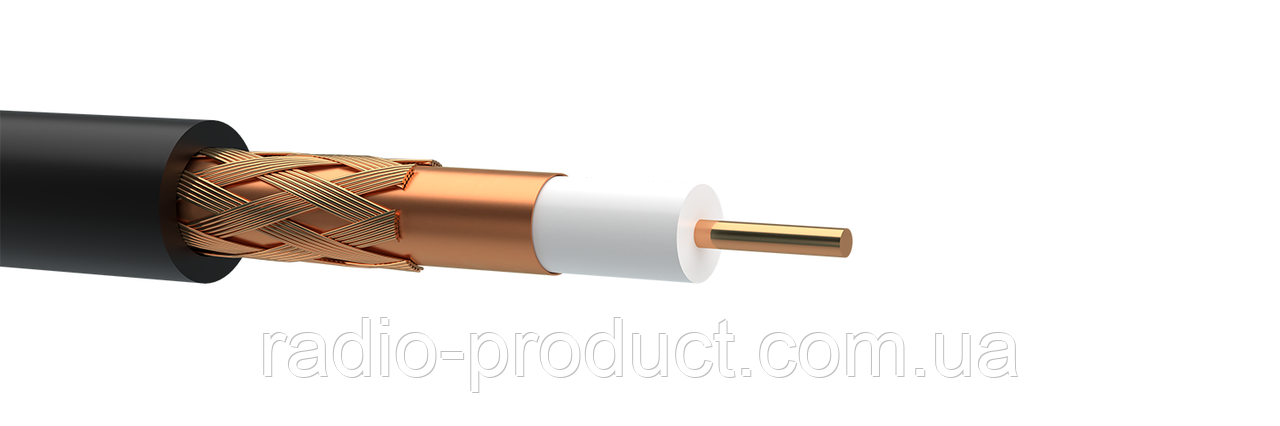

Типова конструкція
Структура кабеля
1. Струмопровідна жила: мідний дріт діаметром 2,62 мм.
2. Ізоляція: спінений ПЕ (фізичне спінення).
3. Зовнішній провідник: міднополімерна стрічка + обплетення (50%) з мідних дротів.
4. Оболонка: світлостабілізований поліетилен.
Умови монтажу й експлуатації
Температурний діапазон:
- під час монтажу: -10 °C... +60 °C;
- під час експлуатації: -40 °C... +70 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Стандарти/ТУ
Основні техніко-експлуатаційні характеристики
| Хвильовий опір, Ом | 50 ± 2 |
| Електрична ємність, ПФ/м | 80 |
| Максимальна потужність за частоти 1 ГГц, Вт | 400 |
| Коефіцієнт укорочення довжини хвилі | 1,22 |
| Опір ізоляції за 20 °C, не менш ніж МОм/км | 5000 |
| Опір внутрішнього/зовнішнього провідників постійного струму за 20 °C, не більше, ніж Ом/км | 3,6/12,3 |
| Опір зв'язку, не більш ніж, мОм/м | 30,0 |
| Випробувальна напруга ізоляції частотою 50 Гц, кВ | 3,0 |
| Коефіцієнт загасання, номін, дБ/100 м 10 МГц 100 МГц 1 ГГц 2 ГГц 3 ГГц |
1,3 4,1 15,0 22,9 29,7 |
Номенклатура та масогабаритні характеристики
| Марка кабелю | Зовнішній діаметр, мм | Маса, кг/км |
| RG-8-49П | 10,3 | 116,7 |
Характеристики
| Основні | |
|---|---|
| Виробник | Одескабель |
| Країна виробник | Україна |
| Призначення | Для систем зв'язку |
| Тип кабеля | Коаксіальний |
| Упаковка | Бухта |
| Користувацькі характеристики | |
| Тип монтажу | Внутрішній і зовнішній |
Інформація для замовлення
- Ціна: 170 ₴/м
