Оригінальний опис від автора:

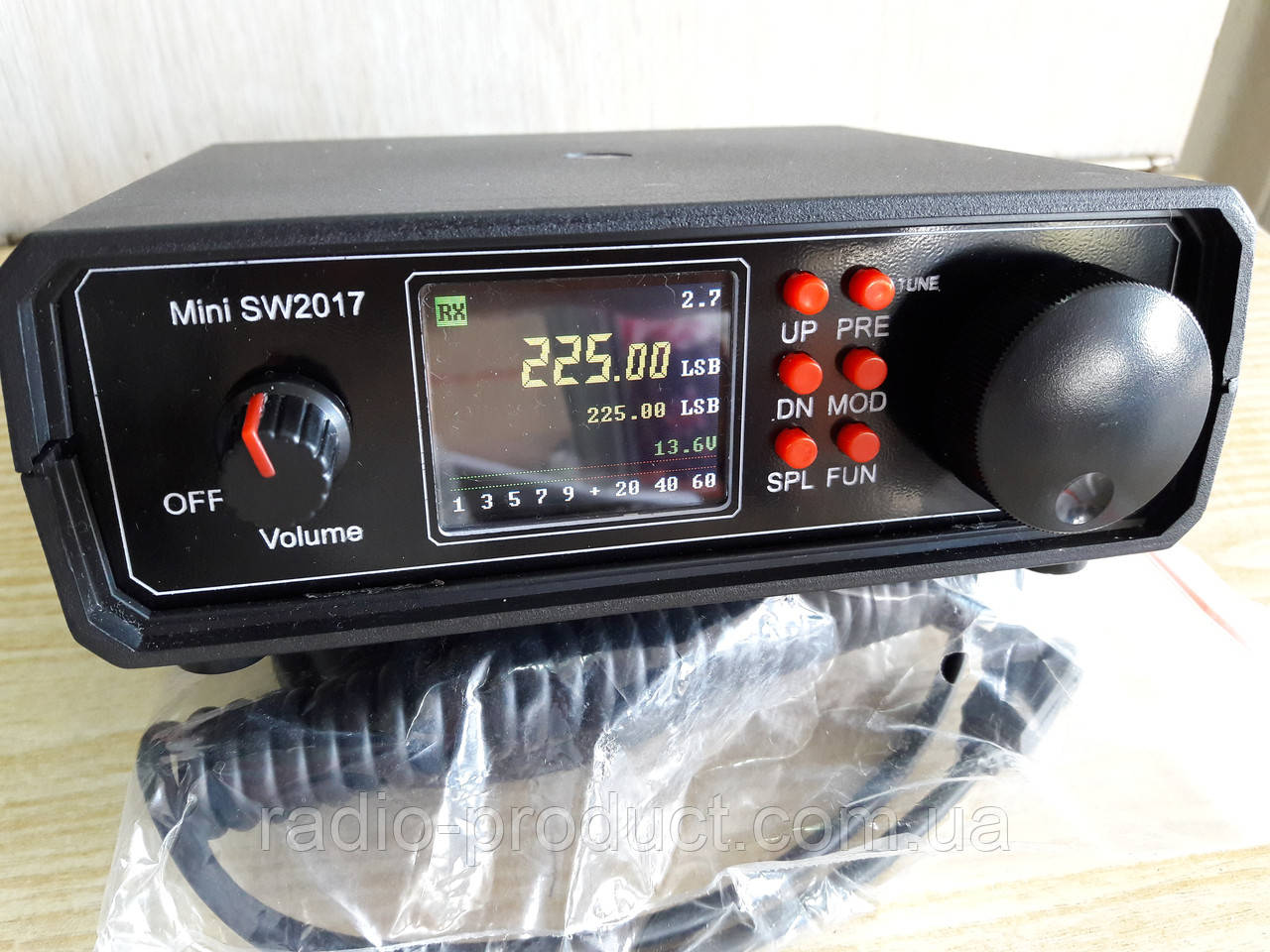

У цій версії за функціями, і можливостями залишилося все, як і було в попередній версії Mini SW2013_v5, але модернізована схема та конструкція за аналогією з повною версією SW2015. А саме відбулися такі зміни:
- Частина транзисторів у комутації замінила на цифрові, у яких ланцюг бази має 2 вбудовані гумки. Отже, менше дрібних елементів доведеться паяти.
- Висновні діоди у ВЧ комутаторах RX-TX замінили на діодні складання BAS70-05. Теж спрощує монтаж і ймовірність помилок.
- Змінився вузол керування потужністю і формувальник посилок контенту. Так більш оптимально виходить.
- Замість кварцу 39 мгц поставив генератор. Стабільність і точність частоти з ним краща, ніж просто кварц. Поготів, що генератори не дорогі та не дефіцит.
- Мікросхому змішувача ADG774 замінив на менший сучасний і дешевший корпус QSOP16.
- Живлення драйвера BFG591 переведено на стабілізоване живлення 8 вольтів. З міркувань надійності за підвищеної напруги живлення.
- Вимірювач виходу задіював від датчика КСВ замість окремого ланцюга.
- Антенне реле, яке клацнуло під час увімкнення передавання, поставив меншого габариту, і тепер перемикання стало безшумним.
- Змінивши вхідну частину ПЧ після першого змішувача, так щоб прибрати єдиний настроюваний контур 45 мгц. Тепер після складання за прийомом настроювати нема чого, а тільки за передаванням підстройковими резисторами виставити струми спокою, рівень потужності, баланс модулятора та рівень мікрофона.
Характеристики
Основні | |
---|---|
Потужність | 20 Вт |
Дисплей | Так |
Виробник | SW |
Тип | Радіостанція стаціонарна |
Максимальний діапазон використовуваних частот | 30 МГц |
Мінімальний діапазон використовуваних частот | 0.03 МГц |
Країна виробник | Україна |
Регулировка громкости | Регулювання+відключення |
Інформація для замовлення
- Ціна: 12 555 ₴
